あらゆるDACを最先端のネットワークオーディオプレイヤーに

ネットワーク経由のノイズを光ファイバーによって遮断

オプティカル・アイソレーション

オプティカル・アイソレーションとは?

オプティカル・アイソレーションは、光ファイバーによるLAN接続によってネットワークの上流から伝播するノイズを遮断することができます。SONOREのSFPポートを搭載した一連の製品、opticalRendu、opticalModuleを利用します。この接続方法は他Renduシリーズや他社のネットワーク製品、ネットワークオーディオ製品でもシームレスに適用することができます。

なぜオプティカル・アイソレーションを使うのか?

  1. microRendu(日本未発売)を発売して間もなく、ガルバニック・アイソレーションを求めて、市販のメディアコンバーター(光ファイバーとLANの変換器)と光ファイバーを使うお客様が出てきました。こういった市販製品の問題点は、ネットワークからRenduは隔絶されるものの、一般的な業務機器であるメディアコンバーターが使っている低品質の電源や安物の回路からはRenduが隔絶されないということです。
  2. その後、RenduをLAN経由で直接メディアサーバに接続するお客様が出てきました。これには、明らかな問題点がいくつかあります。というのも、ネットワーク上でいちばんノイズの多い機器を、ネットワーク上のいちばんクリーンな機器に接続しているからです。
  3. 最近になって、市販のネットワーク機器を改造して、重要なクロックを外付けして配線を引き回すなど、あれこれといじくり回すお客様が出てきました。汚染された回路に敏感な発振器を加え、めちゃくちゃな配線で低ジッターのクロック信号を送り、複数の機器にまたがってグラウンドを接続する - これでは最適な解決にはなりません。
以上を解決することは、額面どおりに見れば理に適っているように見えましたが、ノイズは潜在的に従来の「どのような」LANケーブル(カテゴリ、線材の純度、ケーブルの品質、シールド性能などにかかわらず)にも混入する可能性があるということを、私たちは理解しました。オプティカル・アイソレーションは、ノイズの問題を光という手段で解決し、メディアサーバとopticalRenduの間に絶対的なガルバニック・アイソレーションを実現しようというものです。

では驚きの結果はどうすれば得られるのか?

必要とされるのは、オプティカル・アイソレーションのために適切に設計された機器で構築されたシステムです。オプティカル・アイソレーションのために私たちは新しい製品をいくつか設計したので、参考にしてみてください。

  • SONORE opticalRendu - opticalRenduは光ファイバー(SFP)を入力に使用して、ネットワークとUSBオーディオ出力間の100%ガルバニック・アイソレーションを実現します。opticalRenduは、リニア・レギュレーター、Femtoクロックを搭載したCPU回路デザイン、Femtoクロックを搭載したUSBインターフェースデザイン、そしてFemtoクロックを装備したネットワークデザインを備えています。また、opticalRednuは他Renduシリーズと同様にSonicorbiter OSを搭載しているので、様々なネットワークプロトコルをUSB-DACに出力することができます。
  • SONORE opticalModule - opticalModuleは、光ファイバー(SFP)ポートとLAN(RJ45)ポートを搭載しています。opticalModuleを使うことでオプティカル・アイソレーションを既存のLANネットワークに追加することができます。回路設計は、Femtoクロック、リニア・レギュレーションを搭載し、オーディオクオリティにふさわしい構成になっています。

オプティカル・アイソレーションの使用例

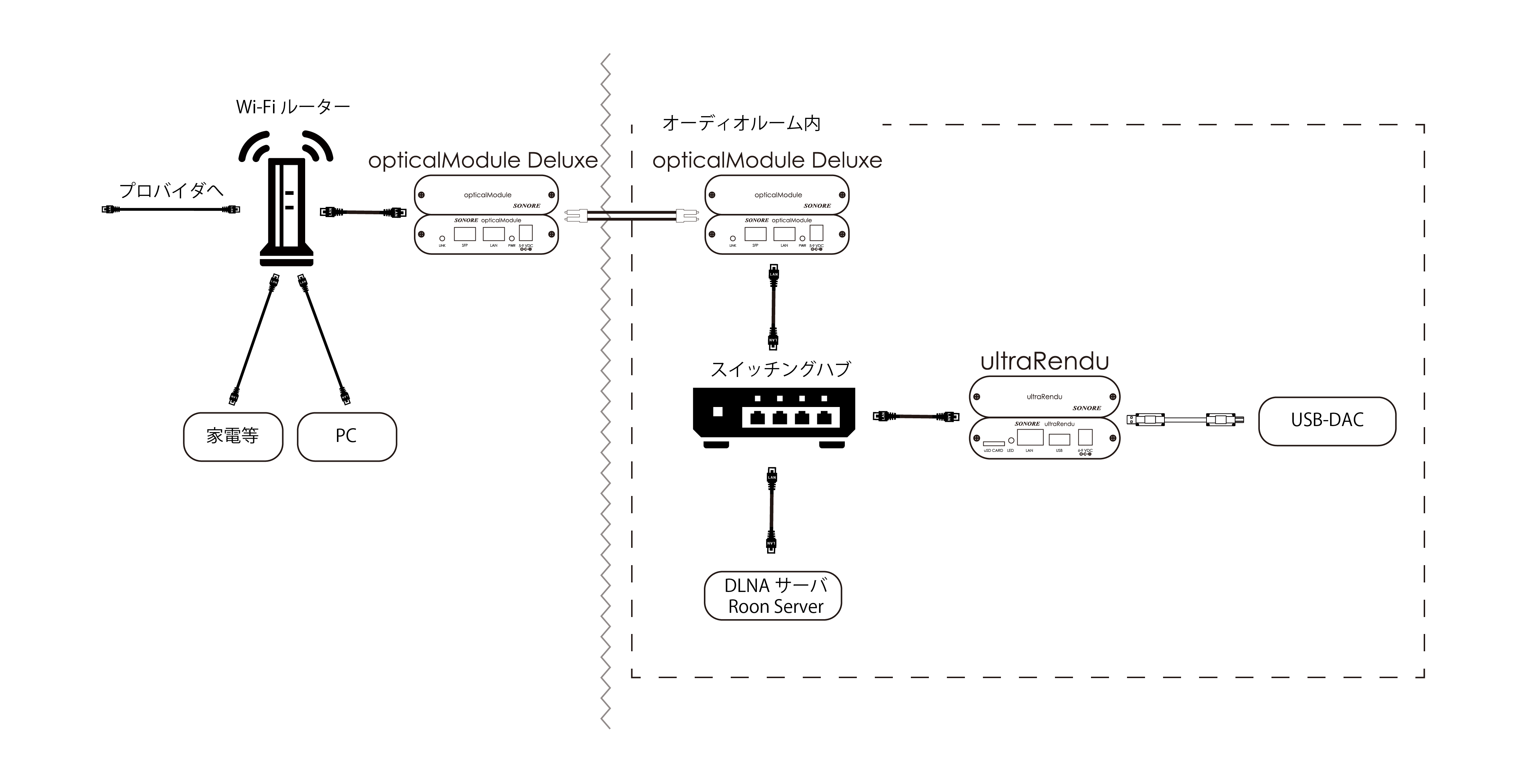

Wi-Fiルーターからオーディオルームのスイッチングハブ

opticalModuleを2台使うことでWi-Fiルーターとスイッチングハブをオプティカル・アイソレーションすることでWi-Fiルーターからのノイズを遮断します。

スイッチングハブからネットワークプレイヤー

opticalModuleを2台使うことでスイッチングハブからネットワークプレイヤーをオプティカル・アイソレーションすることで、スイッチングハブからのノイズを遮断します

Renduのオプティカル・アイソレーション

従来のRenduにopticalModuleを2台組み合わせることで、Renduのオプティカル・アイソレーションすることができます。また、当初からオプティカル・アイソレーションを想定したopticalRenduではopticalModule1台と組み合わせるだけです。

光ファイバー機器の互換性について

SONOREがオプティカル・アイソレーションを実現するにあたり、互換性のある機器を提供したり推奨したりしようと考えたのは、光ファイバー機器には一般的なLANケーブル機器とは違う、互換性に関係する問題もあるからです。以下のような違いがあります。

LANケーブル機器

  • LANケーブルを機器に直接接続することができます
  • コネクタはRJ45(8P8C)に統一されています
  • 通信速度規格 - 1G/100M/10Mは、下位互換性を持っており、対向となる機器の規格が違っても通信することができます
  • LANケーブル規格 – カテゴリ5~8は、下位互換性を持っており、もし適切でない規格のLANケーブルを使っても通信することができます

光ファイバー機器

  • 光ファイバーはSFPモジュールを介して接続します
  • 光ファイバーのコネクタは複数種類存在します
  • 通信速度規格は基本的に互換性を持っておらず、対向となる機器の規格、SFPモジュールの規格がすべて合っていなければなりません
  • 光ファイバー規格は互換性を持っていないものがあり、適切でない規格の光ファイバーを使うと通信ができないことがあります

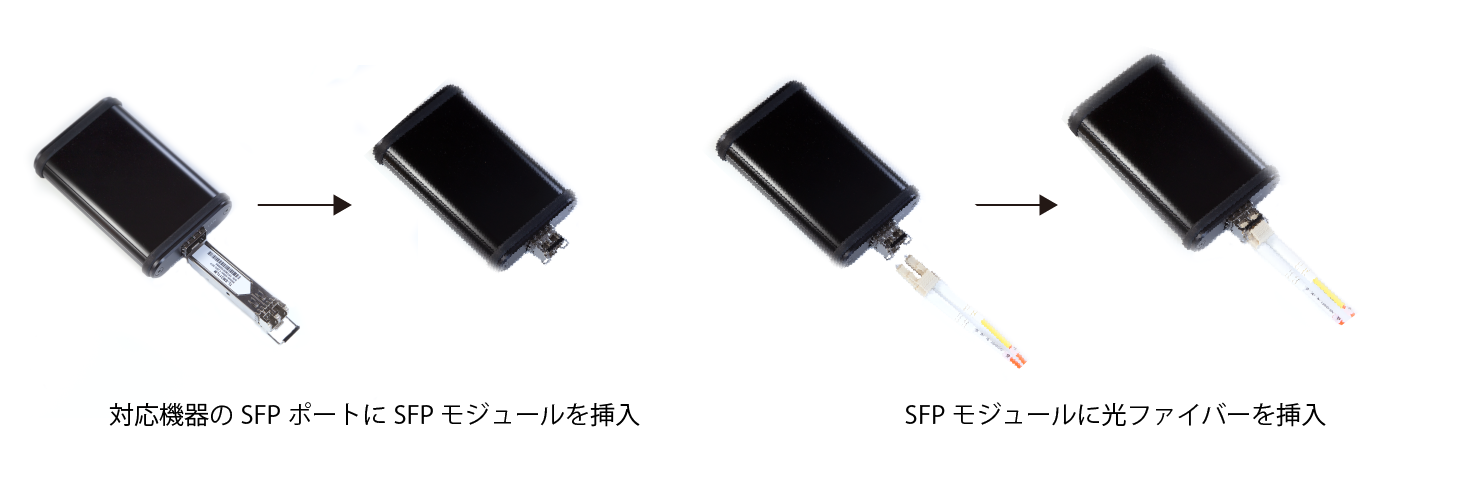

光ファイバーの一般的な接続方法

対応機器のアドバイス

  1. opticalModule/opticalRenduにはSFPモジュールが付属しているため、オプションの光ファイバーのラインナップから必要な長さを選ぶだけです
  2. 光ファイバー機器をすでに所有している、あるいは購入する計画がある場合には、以下が他製品と組み合わせる場合のSONORE製品と付属のSFPモジュールで保証されている基本仕様となります。
    • 1000BASE-SX(10/100BASEは対応していません)
    • 光ファイバーコネクタ:2芯LC
    • 光ファイバーケーブル仕様:コア径62.5um、クラッド径125um、波長850nm、マルチモードOM1規格
  3. 光ファイバーはLANケーブルと違い、曲げると折れやすい性質を持ちます。十分に注意して取り扱ってください。SONOREは取扱い上、そして音質の観点から基本的に3m以上、可能であれば10m以上のマルチモードOM1光ファイバーを使用することをお勧めします

ご不明な点などございましたら、SONORE製品正規取扱店カスタマーサポートにお問い合わせください。

オプティカル・アイソレーション対応製品

光ファイバー(SFP)-USBオーディオブリッジ
opticalRendu

OS:Sonore Sonicorbiter OS
入力:SFPポート 1000BASE-SX(付属のSFPモジュールを用いる場合)
出力:USB Audio Class 2.0準拠USB A端子
対応フォーマット:PCM44.1kHz ~ 768kHz, DSD64 ~ DSD512(Native , DoP)
対応ネットワークプロトコル:Roon RAAT, DLNA/OpenHome, MPD, Squeezelite, HQ Player NAA, Spotify Connect, SongCast
電源電圧:DC6V ~ 9V - 6VACアダプタ及びiPurifier DC2付属
※7V以下での使用を強く推奨いたします

大きさ(足、突起物含まず):11cm(w) x 3cm(h) x 11.2cm(d)
重さ(実測値):266g

標準的な小売価格:235,000円(税別)
JAN:4589631463560

光ファイバー(SFP)-LANコンバーター
opticalModule

LANポート:ギガビットイーサネット RJ45コネクタ
光ファイバーポート:SFPポート 1000BASE-SX(付属SFPモジュールを使用する場合)
電源電圧:DC5V ~ 9V - iFi audio iPower 5V付属
※7V以下での使用を強く推奨いたします

大きさ(突起物、足含まず):5.6cm(w) x 1.8cm(h) x 8.9cm(d)
重さ(実測値):110g

標準的な小売価格:55,000円(税別)
JAN:4589631463577

オプション
※SONORE並びに輸入代理店Top Wing Cybersound Groupによって動作検証済み

OM1 マルチモード
光ファイバーケーブル

長さ:1m
標準的な小売価格:5,000円(税別)
JAN:4589631463607

長さ:2m
標準的な小売価格:5,500円(税別)
JAN:4589631463669

長さ:3m
標準的な小売価格:6,000円(税別)
JAN:4589631463614

長さ:5m
標準的な小売価格:6,500円(税別)
JAN:4589631463676

長さ:10m
標準的な小売価格:8,000円(税別)
JAN:4589631463621

長さ:20m
標準的な小売価格:10,000円(税別)
JAN:4589631463683

1000BASE-SX対応
SFPモジュール

光ファイバーコネクタ:2芯LC
対応光ファイバー:マルチモード光ファイバー

標準的な小売価格:5,500円(税別)
JAN:4589631463591

※仕様は予告なく変更される場合があります
